北京北起意歐替起重機有限公司

《起重機安裝知識》

第五部分：電動雙梁橋式起重機（變頻調速）安裝指導手冊

第六章：起重機的試車

王志強

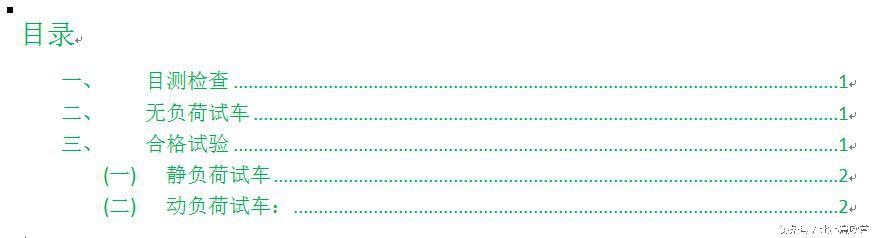

一、目測檢查

二、無負荷試車

三、合格試驗

表16

序號     項目名稱     計量單位     極限偏差     備注

1    試驗載荷     t     ±1%

2    載荷起升高度（或載荷起升范圍）     m   ±1.5%  要求值見設計圖樣

3    取物裝置左右極限偏差    ±2%    同上

4    載荷起升速度    M/min   ±5%    同上

5    起重機運行速度

6    小車運行速度

7    載荷下降的制動距離 M   ±5%    要求值為V起/65條

8    載荷下降制動時速度降低值   m/min   +5%    要求值為V起3

9    起重機的靜態剛性測主梁跨中靜撓度  mm +5%    要求值為A1～Ａ≤700，A1～Ａ≤S/800

10  起重機的動態剛性、測載荷從最低至1/3起升制動時主梁跨中的自振頻率     HZ  -4%      要求值為2HZ當設計本身和用戶需要時才測定

11  電控設備中各電路的對地絕緣電阻     MQ -4%      要求值為4MQ

12  司機座位于起重機的噪聲 DB(A)   +4%    要求值為8UDA

13  限位器的可靠性             要能準確停車

(一)靜負荷試車

小車停在橋架中間，定出測量基準點。起升1.25倍額定負荷離地100—200毫米高處，懸空時間不得少于10分鐘，然后卸去負荷，檢查橋架有否永久彎形、裂紋、油漆削落或對起重機性能與安全有影響的損壞，以及連接處有否松動或損壞。重復三次橋架不得再產生永久變形，將小車開至跨端，檢查實際上拱不于0.7s/1000，最好使小車仍停在橋架中間，起升額定負荷檢查主梁撓度值不應大于規定值，根據通用橋式起重機標準，起重機工作級別A1～Ａ３≤Ｓ700，A4～A6<S/800測量下撓度值（由實際上拱值算起）。

(二)動負荷試車：

起重1.1倍額定負荷動作負荷試車。試車時應按起重機工作級別，接電持續率留有間歇時間并按操作規程進行控制，且必須注意把加速度，減速度和速度限制在起重機政黨工作的范圍內。起重機各機構的動載試車應先分別進行。而后作聯合動作，同時開動兩個機構（但主、副鉤不得同時開動）。試驗中對每種動作應在其整個運動范圍內作反復起動和制動。對懸掛著試驗荷作空中起動時，試驗載荷不應出現反向動作。按其工作循環，試驗時間至少應延續lh。如果各部件能完成其功能試驗，并在隨后進行目測檢查中沒有發現機構或構件有損壞，連接處沒有出現構松動或損壞則認為試車成功。
